Este circuito está indicado para determinar el tiempo de vuelo de un modelo de avión con motor eléctrico. El circuito también se puede utilizar en otras aplicaciones. Los transistores admiten equivalentes. Encontramos esta configuración en una revista americana de los años 80. Para una aplicación como el shield, quitamos S2 y aplicamos la señal de control (pulso) en S2.

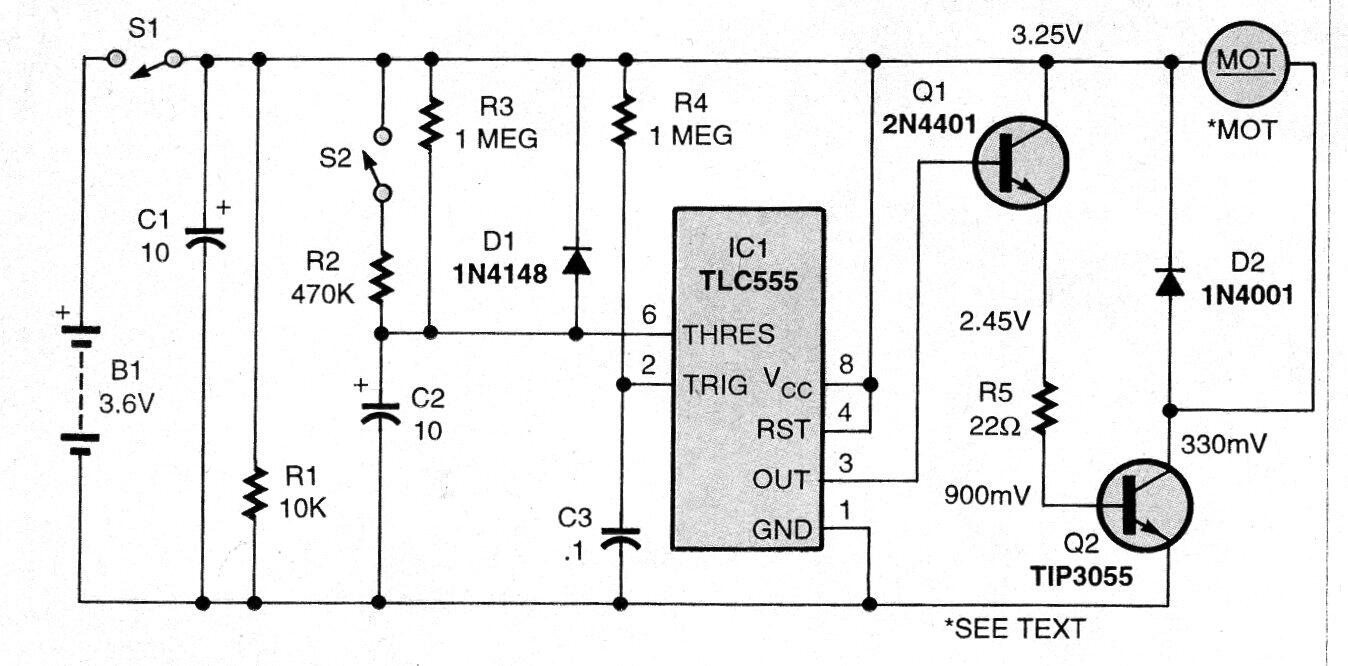

Temporizador para motor | Haga click en la imagen para ampliar |
