Regulador inversor 15 V con 1,5 A LM78S40 (CIR19466S)

: Written by: Newton C. Braga; Category: Banco de circuitos

Encontramos este circuito en el Linear Applications Handbook de National Semiconductor en 1994. Los semiconductores utilizados no son muy comunes en la actualidad.

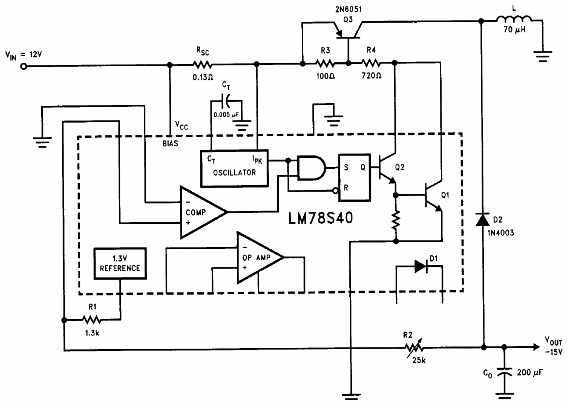

Regulador inversor 15 V con 1,5 A LM78S40
