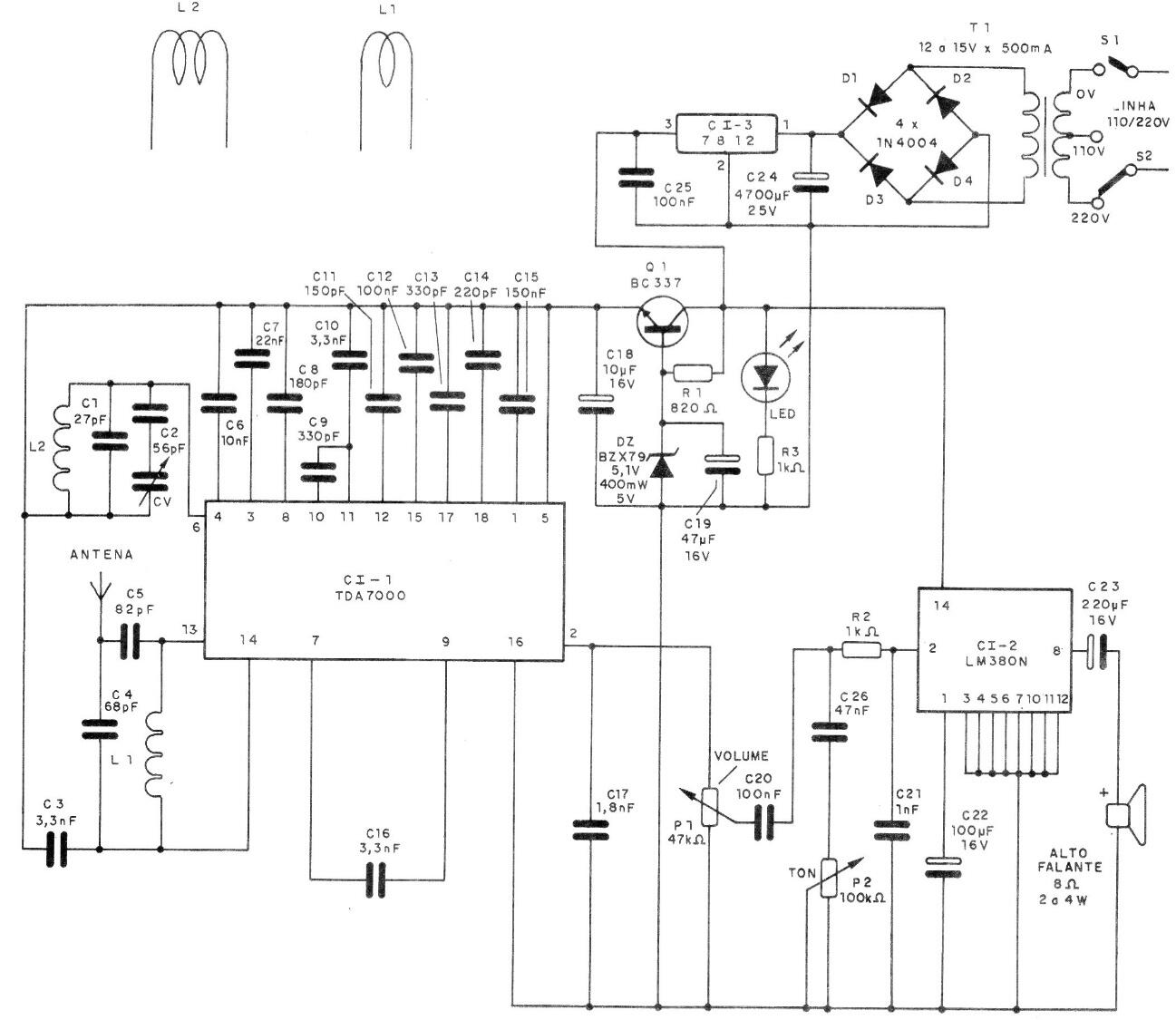

Este receptor es de documentación de 1992, estando basado en la radio integrada TDA7000 y el amplificador integrado LM380. Se pueden utilizar otros amplificadores y se pueden obtener versiones más modernas del mismo circuito. En la figura tenemos detalles de las bobinas que tienen aproximadamente 0,5 cm de diámetro. Los capacitores del sector de alta frecuencia deben ser cerámicos.
Super Radio FM integrada | Haga click en la imagen para ampliar |
