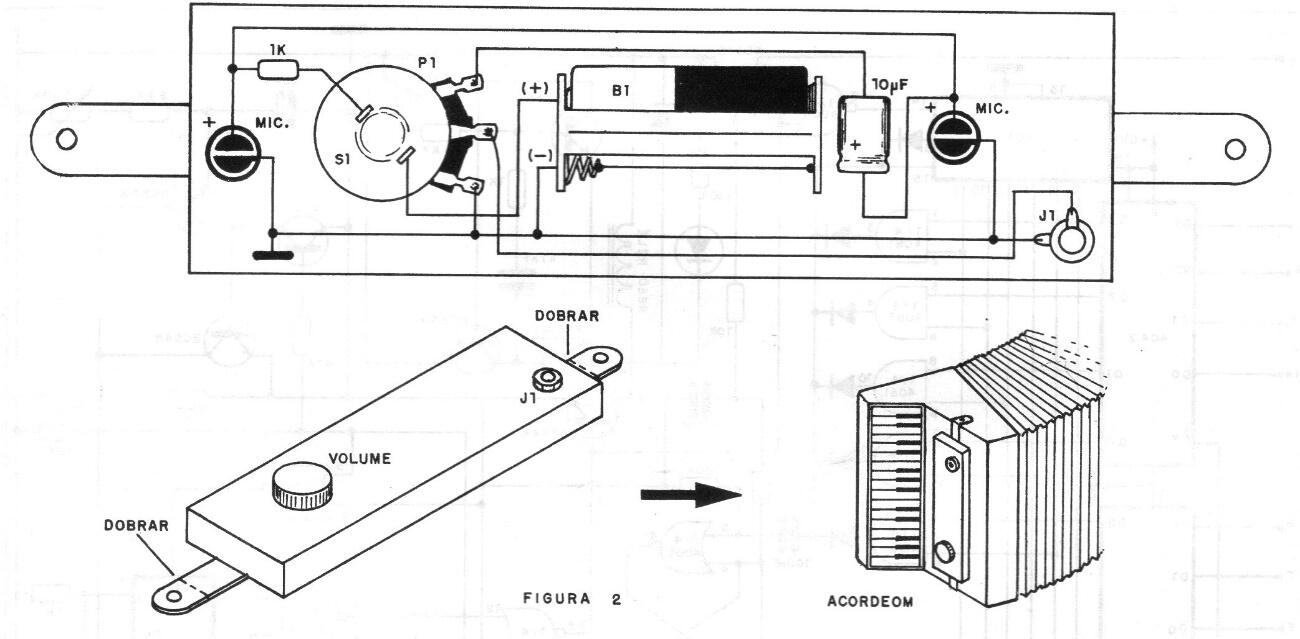

En este artículo de una documentación de 1978 mostramos cómo adaptar dos micrófonos electreto a un acordeón para aplicar su señal a un amplificador externo. El conjunto mecánico se muestra en la figura 1 y el circuito en la figura 2, recordando que el cable del circuito debe estar blindado. La alimentación con 1 pila se realiza mediante un portapilas adaptado para dos baterías. El consumo del dispositivo es muy bajo.
Acordeón Electrónico | Haga click en la imagen para ampliar |
