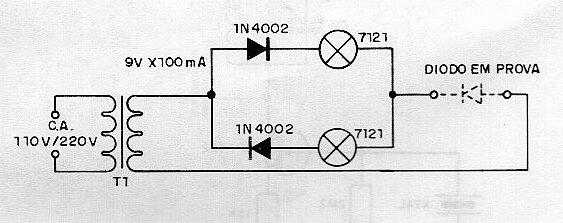

En este circuito simple se pueden probar diodos y rectificadores de propósito general por encima de 50 mA. No importa la polaridad del diodo bajo prueba, una lámpara solo debe encenderse. Si ambos se encienden, el diodo está en corto y si ninguno se enciende, está abierto. Las lámparas deben ser de 6 o 7.5 V con una corriente de 50 mA y el transformador tiene un secundario de 6 a 9 V con una corriente de 100 mA a 250 mA.
Probador de diodos
