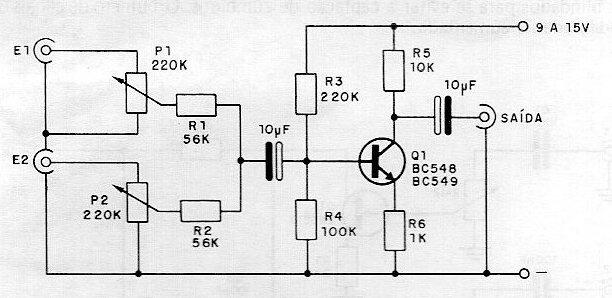

Este circuito de dos entradas tiene una buena ganancia y utiliza un transistor bipolar BC548. El suministro se puede realizar con tensiones de 9 a 15 V y como el consumo es muy bajo, se pueden utilizar baterías. La salida es lo suficientemente fuerte como para excitar los amplificadores más comunes cuando las fuentes de señal son lo suficientemente fuertes como para excitar el circuito. Los cables de entrada y salida de señal deben estar blindados.
Mezclador de transistores bipolares
