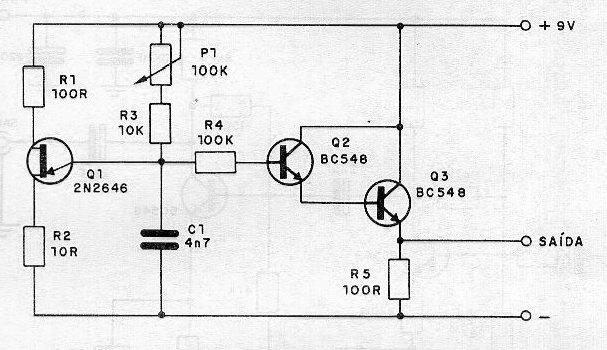

Aunque los transistores unijuntura (UJT) ya no son componentes comunes e incluso se utilizan poco, el circuito presentado tiene una finalidad didáctica, sirviendo para demostrar una aplicación de un oscilador de relajación con este componente. P1 ajusta la frecuencia y los transistores BC548 amplifican la señal. La alimentación se realiza con una tensión de 9 a 12 V. El límite para la frecuencia generada por los transistores unijuntura es de unos 100 kHz. C1 se puede cambiar a otros rangos de frecuencia.
Oscilador de 2 kHz a 20 kHz
