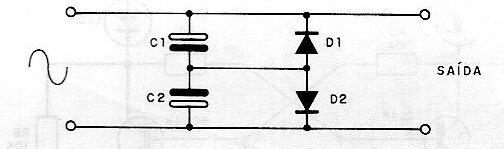

En la figura mostramos cómo utilizar capacitores electrolíticos en un circuito de corriente alterna. Los diodos pueden ser de la serie 1N4004 o 1N4007 para 110 V o 220 V y los capacitores deben ser iguales, con voltaje de trabajo al menos 1,5 veces el pico de la tensión de entrada. La capacitancia obtenida será la mitad del valor de los capacitores utilizados, ya que están en serie. Tenga cuidado al usar en la red eléctrica, porque además del aislamiento, no tenemos protección contra cortocircuitos y la carga es altamente capacitiva.
Capacitor electrolítico en CA
