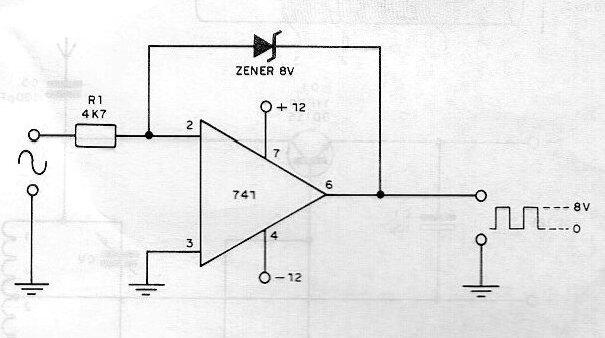

Este circuito convierte una señal sinusoidal en una señal rectangular cuya amplitud viene dada por el voltaje zener. Cuanto más precisa sea la señal rectangular, menor será el voltaje zener. El amplificador operacional admite equivalentes y debe ser alimentado por una fuente simétrica. Los diodos comunes se pueden utilizar en paralelo y en oposición para obtener un voltaje de salida del orden de 0,7 V. La impedancia de salida del circuito es del orden de 50 ohms.
Convertidor de sisousoidal a rectangular
