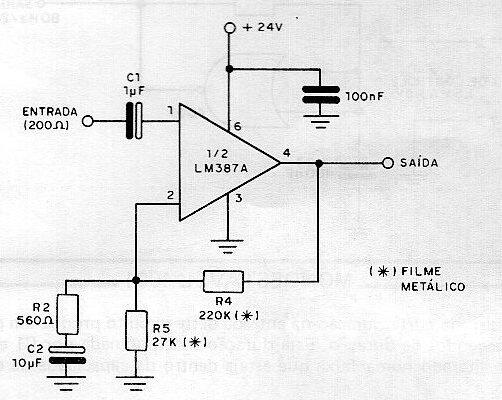

Este circuito consta de un amplificador de micrófono de baja impedancia con excelente ganancia. Los resistores R4 y R5 determinan la ganancia. Está dado por la relación entre R4 y R5 que, en este caso, m es aproximadamente 10 veces. Estas resistencias deben estar hechas de película metálica para que no se produzca ruido. La energía se puede quitar del equipo con el que funcionará el preamplificador. Este no es el circuito más moderno, con soluciones más actuales. Consulte la sección Ideas prácticas para obtener más información sobre el LM387 o descargue su hoja de datos en la sección de hojas de datos del sitio web.
Preamplificador de micrófono
