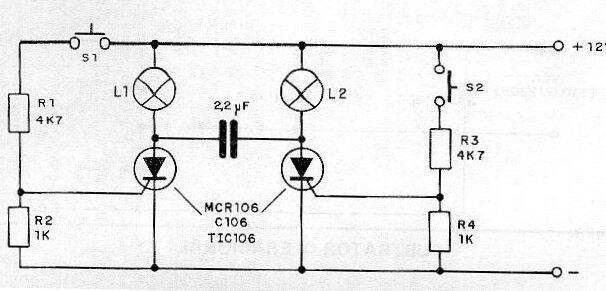

Un toque de S1 hace que se encienda la lámpara L1. Con un segundo toque en S2, la lámpara L1 se apaga y ahora L2 se enciende. Un nuevo toque en S1 apaga L2 y vuelve a encender L1. Así es como funciona este flip-flop Reset-Set con SCR. Recuerde que hay una caída de 2 V en los SCR de conducción. Las lámparas pueden ser de 100 a 200 mA con una tensión de 12 V.
Flip-Flop R-S con SCR
