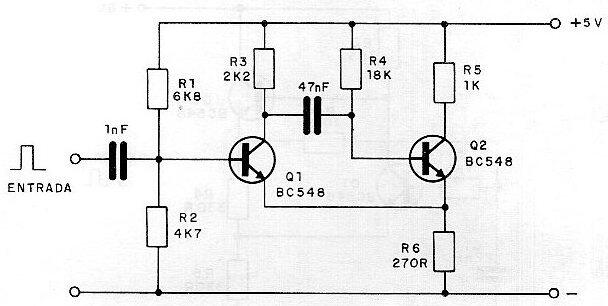

La salida de este circuito está en el colector Q2. En él tenemos un pulso rectangular cuya duración depende del condensador de 47 nF y R4. Estos componentes se pueden cambiar. El reloj debe ser rectangular aplicado a la entrada, con suficiente intensidad para activar el circuito. La alimentación se realiza con una tensión de 5 V.
Monoestable transistorizado
