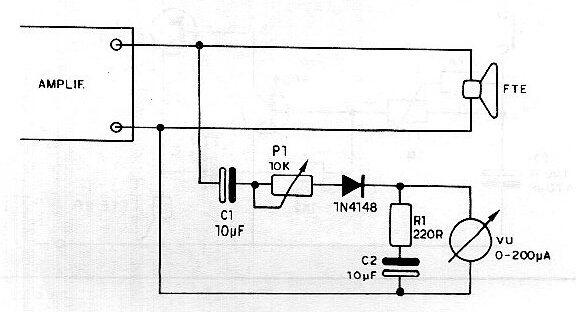

En la figura tenemos la forma de agregar un indicador de volumen (Unidades de volumen) a la salida de un amplificador usando un instrumento analógico. Este instrumento tendrá su aguja oscilando a medida que cambia la intensidad del sonido reproducido en el altavoz. El capacitor C2 eventualmente se cambiará para que se modifique la velocidad de respuesta a las variaciones. Los instrumentos utilizados pueden ser microamperímetros de 200 uA a 1 mA de escala completa.
VU Medidor simple
