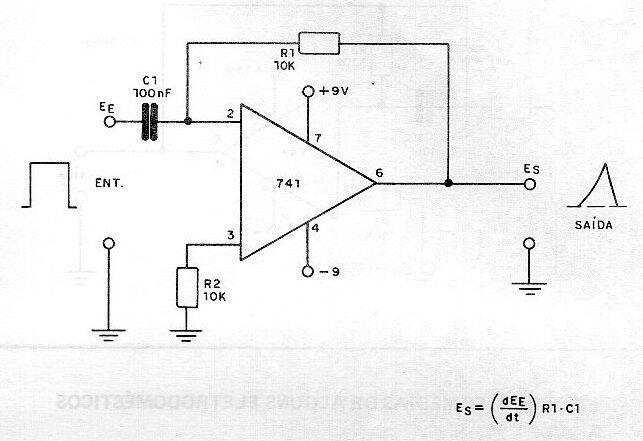

Este circuito realiza la operación de diferenciación que básicamente convierte una señal rectangular en una señal de diente de sierra, como se muestra en la figura donde también tenemos la fórmula. El internauta podrá ver este circuito funcionando en la sección de circuitos simulados y también tendrá su fórmula detallada en la sección de matemáticas para electrónica. Se pueden utilizar otros operacionales y la fuente de alimentación debe ser simétrica de 6 a 12 V, o según el amplificador operacional utilizado.
Diferenciador con 741 | Haga click en la imagen para ampliar |
