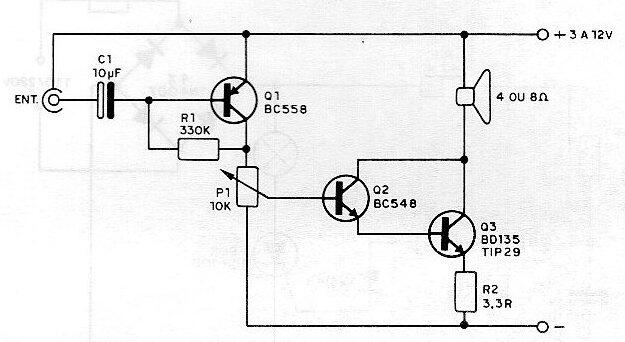

Esta etapa de amplificador de audio utiliza tres transistores en acoplamiento directo, proporcionando un poco más de 1 W de potencia a un altavoz pequeño. Para una alimentación superior a 6 V, el transistor Q3 debe estar equipado con un radiador de calor. El consumo de esta etapa es algo elevado, indicándose que su alimento proviene de una fuente. P1 ajusta el volumen y el resistor R2 debe tener una disipación de al menos 1 W. El circuito se utiliza para aplicaciones menos críticas, como intercomunicadores, salidas de alarma, receptores experimentales, instrumentos musicales de juguete, etc.
Amplificador de audio simple
