Este circuito divide la frecuencia de una señal TTL entrante por 10. El circuito integrado es el 7490 y varios de ellos se pueden conectar en serie para obtener la división por 100, 1000, etc. La alimentación es de 5 V y la frecuencia máxima es de unas pocas decenas de megahertz. Sin embargo, las subfamilias integradas se pueden utilizar en la misma configuración.

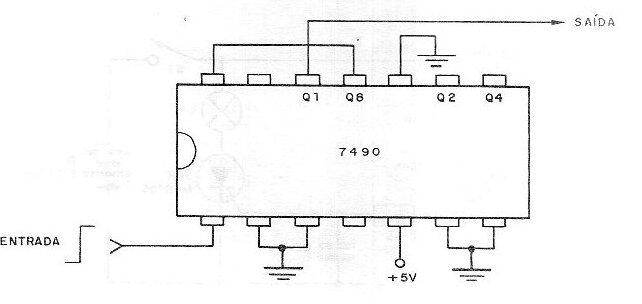

Divisor de frecuencia TTL por 10 con 7490 | Haga click en la imagen para ampliar |
