Este circuito utiliza el CMOS 4070 integrado para generar señales rectangulares de 1 kHz. Esta frecuencia viene dada por el capacitor de 1 nF. Este componente puede tener su valor cambiado para generar señales de otras frecuencias, con un límite de unos pocos megahertz. La potencia, realizada en los pinos 7 y 14 puede variar entre 3 y 15 V.

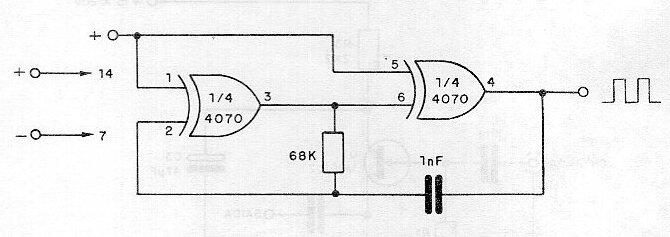

Astable a 1 kHz con el 4070 | Haga click en la imagen para ampliar |
