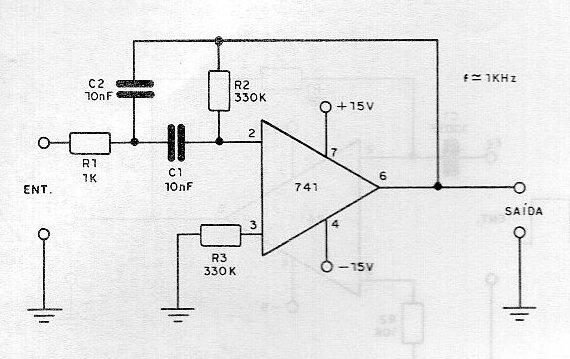

Este filtro Butterworth de primer orden solo deja pasar frecuencias alrededor de 1 kHz dadas por los valores de C1, C2 y R2. Consulte la sección de matemáticas para electrónica para obtener fórmulas para calcular este tipo de filtro. La fuente de alimentación debe ser simétrica de 6 a 15 V y la frecuencia máxima de funcionamiento es de unos 100 kHz. Se pueden utilizar otros amplificadores operacionales. Consulte también los artículos sobre filtros en el sitio web.
Filtro de paso de banda de 1 kHz con el 741 (2)
