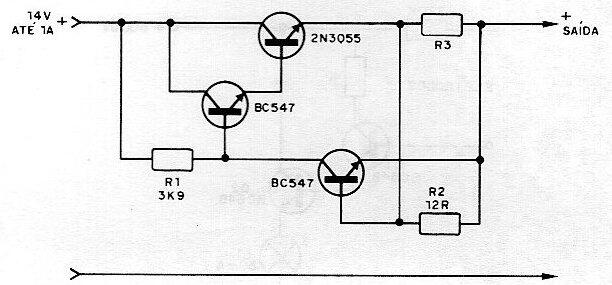

En este circuito, la corriente de salida estará limitada al valor determinado por R3. Para una corriente de 100 mA, R3 debe ser de 12 ohms. Para 500 mA, será de 1,2 ohms y para 1 A será de 0,68 ohms. El transistor admite equivalentes que pueden soportar la corriente programada y deben montarse en un disipador de calor. El circuito es ideal para proteger cargas como motores contra el bloqueo que aumenta la corriente consumida y puede provocar que se queme. La tensión de entrada puede variar entre 9 y 14 V normalmente.
Limitador de corriente
