El circuito que se muestra consta de un preamplificador con dos (o más) entradas. La impedancia de entrada es alta y la ganancia excelente, con bajo consumo. La salida es de baja impedancia y se pueden agregar hasta 10 entradas al mismo circuito. Una resistencia de 330 ohms a 570 ohms en serie con la fuente puede ayudar a desacoplar el circuito, reduciendo el ruido, si es alimentado por una fuente. Los cables de entrada y salida deben estar blindados y las conexiones entre los componentes deben ser cortas. Se pueden utilizar FET equivalentes como BF245. Se puede encontrar un circuito similar en la sección de circuitos simulados del sitio web.

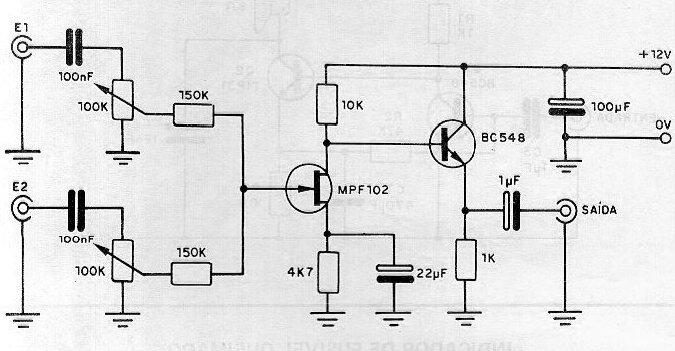

Preamplificador y Mezclador con FET | Haga click en la imagen para ampliar |
