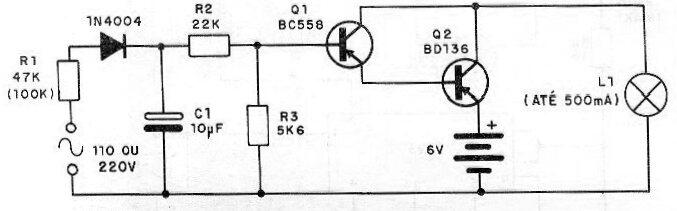

Cuando se interrumpe la alimentación de 110 V o 220 V, los transistores de este circuito se polarizan y conducen, lo que hace que se encienda la pequeña luz de emergencia. Esta luz funciona con baterías estándar. Este circuito no prevé el uso de baterías recargables, ya que no mantiene las baterías cargadas. El valor de R2 debería eventualmente cambiarse para obtener el punto de operación ideal. El resistor R1 debe ser de 1 W y el valor entre paréntesis es para la red de 220 V.
Luz de emergencia | Haga click en la imagen para ampliar |
