Sólo las señales cuyas frecuencias rondan los 1 kHz pueden pasar por este filtro sintonizado de 1 kHz, utilizando el amplificador operacional 741. La fuente de alimentación debe ser simétrica y junto al diagrama están las fórmulas que permiten calcular los valores de los componentes para otras frecuencias. Otros filtros y cálculos se pueden encontrar en el sitio web en las secciones de artículos y matemáticas para electrónica. La frecuencia máxima de funcionamiento de este circuito es de unos 100 kHz. Se pueden utilizar otros amplificadores operacionales.

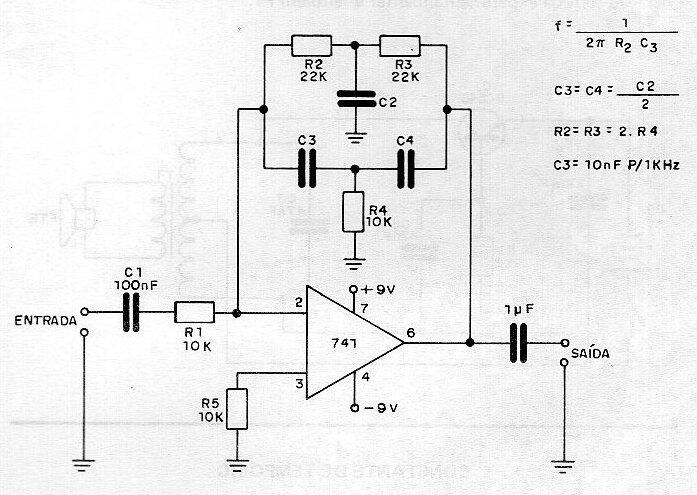

Filtro de paso de banda de 1 kHz | Haga click en la imagen para ampliar |
