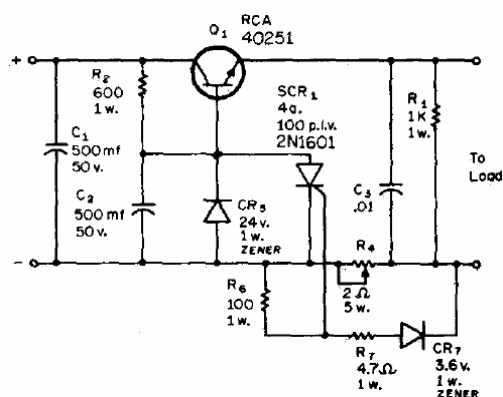

En la figura tenemos un circuito crowbar con SCR, que cuando se activa corta la corriente de salida de la fuente. El ajuste de la corriente de disparo se realiza en la olla de alambre. Para un transistor TIP31, el circuito se puede operar con corrientes de hasta 2 A. El circuito es de un manual de fuentes de alimentación de 1973. El SCR puede ser el TIC106.
Circuito de protección de sobrecarga
