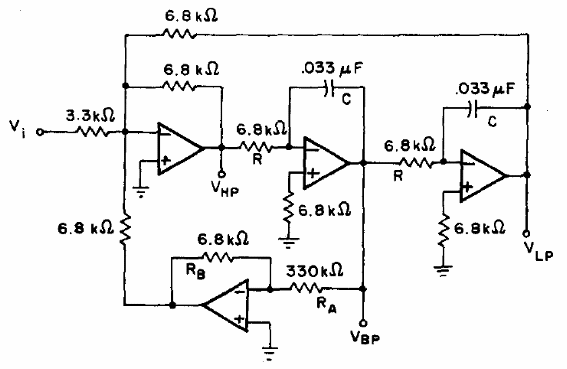

Este circuito es de un manual de filtros activos de 1977. Los amplificadores operacionales pueden ser 741 y la ganancia de tensión en la frecuencia central es 40 dB (100). El factor Q (selectividad) es 50. Los capacitores se pueden cambiar para operar en otras frecuencias.
Filtro variable de 700 Hz
