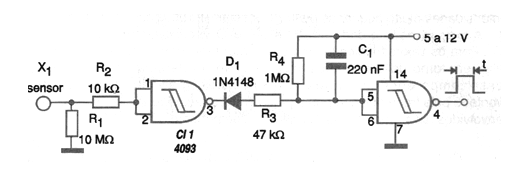

En la figura presentamos un sensor táctil que funciona detectando el ronquido a 60 Hz de la red eléctrica. Este ronquido aparece en forma de una señal rectangular en la salida del primer inversor (pin 3), que luego se rectifica y aplica a la entrada del segundo inversor. El resistor R4 y C1 forman una red que filtra esta señal, proporcionando una salida constante en el pin 4 del segundo inversor. La señal se puede utilizar para activar un paso de potencia con un relé y un transistor, como en los circuitos anteriores de ese artículo, en cuyo caso se pueden controlar cargas de alta potencia. Recuerde que este circuito debe tener una fuente de alimentación completamente aislada de la red eléctrica. Asimismo, el circuito controlado debe estar completamente aislado, ya sea por relé, acoplador óptico u otro recurso. La fuente de alimentación dependerá del circuito que se deba activar. Observamos que el consumo del circuito es extremadamente bajo en la condición de espera, no siendo mayor de 1 mA incluso con una tensión de 12 V. Se puede obtener una mayor sensibilidad con el aumento de R1. El valor máximo recomendado es del orden de 44 M ohms, obtenido con dos resistores de 22 M en serie. El sensor consta de una placa de metal que debe tocarse con los dedos. Esta plancha debe estar conectada al circuito mediante un cable corto. Si el cable es largo (más de 40 cm), debe apantallarse con la malla debidamente conectada a tierra.
