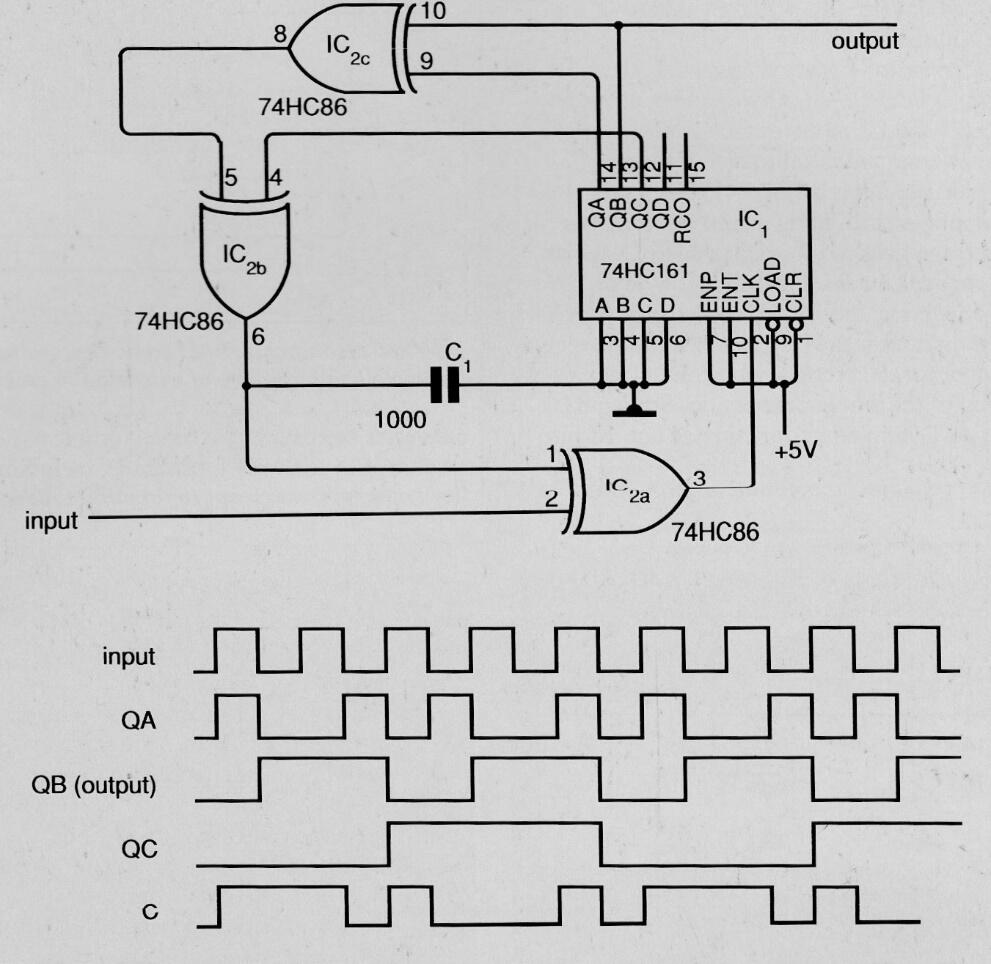

Este circuito es de una publicación de 1991. Divide la frecuencia de una señal TTL aplicada a su entrada por 2.5. Las formas de onda de las señales se dan en la parte inferior de la figura. La frecuencia máxima de unas pocas decenas de megahertz depende de la familia TTL utilizada, y el valor de C1 debería cambiarse eventualmente. El suministro debe realizarse con 5 V. Tenga en cuenta que la señal de salida no tiene un ciclo activo del 50%.
Divisor por 2,5 | Haga click en la imagen para ampliar |
