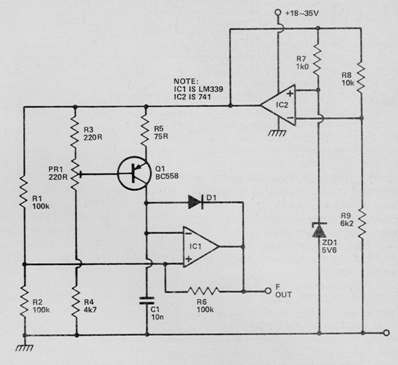

Este circuito de una publicación de 1980 convierte la temperatura detectada por Q1 en una frecuencia en un rango lineal de 10Hz / oC de 0 a 100 ° C. El circuito puede ser alimentado por tensiones de 18 a 36 V y otros transistores de silicio pueden usarse como Sensores. El ajuste de la operación se realiza en PR1 y C1 determina el rango de frecuencia generado, que se puede cambiar. Se pueden probar otros operacionales en lugar del 741.
Convertidor linear frecuencia en temperatura
