Encontrado en una Hands On Electronics de 1995, este circuito genera una señal sinusoidal cuya frecuencia depende de C1 y C2. Consulte en la sección de matemáticas para electrónica cómo calcular estos componentes, así como R1 y R2 para otros rangos de frecuencia. La alimentación puede estar entre 6 y 12 V. Se pueden probar otros amplificadores operacionales. La tensión de la señal de salida depende de la alimentación.

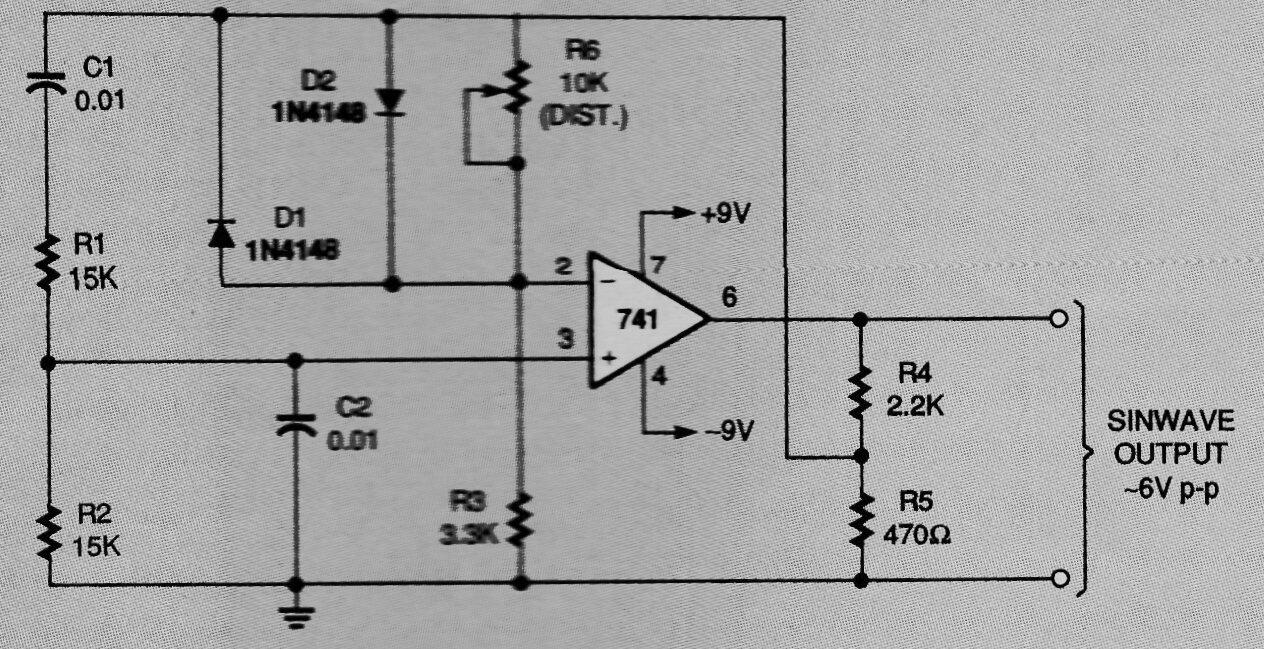

Oscilador de puente de Viena con el 741 | Haga click en la imagen para ampliar |
