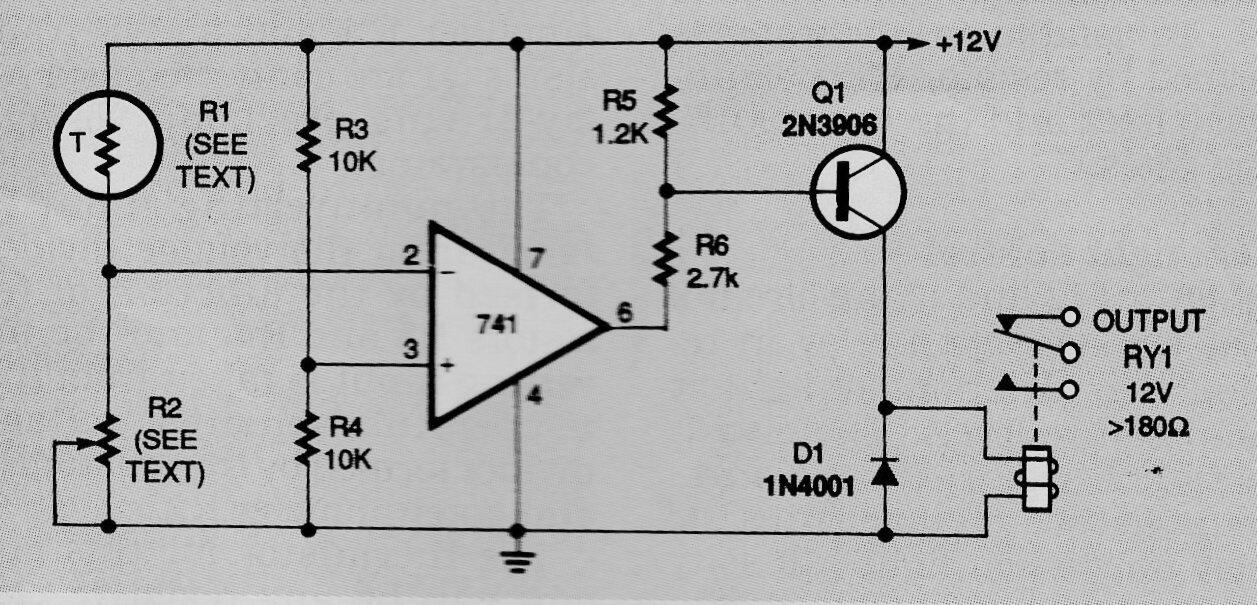

Este circuito es de una Electronics Now de 1995. El sensor es un NTC de 10k a 220k. R2 debe tener el mismo orden de valor que el NTC utilizado. El transistor puede ser un BC558 con el emisor conectado a la línea de alimentación positiva. Se puede utilizar un relé de 6 V si el circuito se alimenta con esta tensión.
Relé de sobretemperatura | Haga click en la imagen para ampliar |
