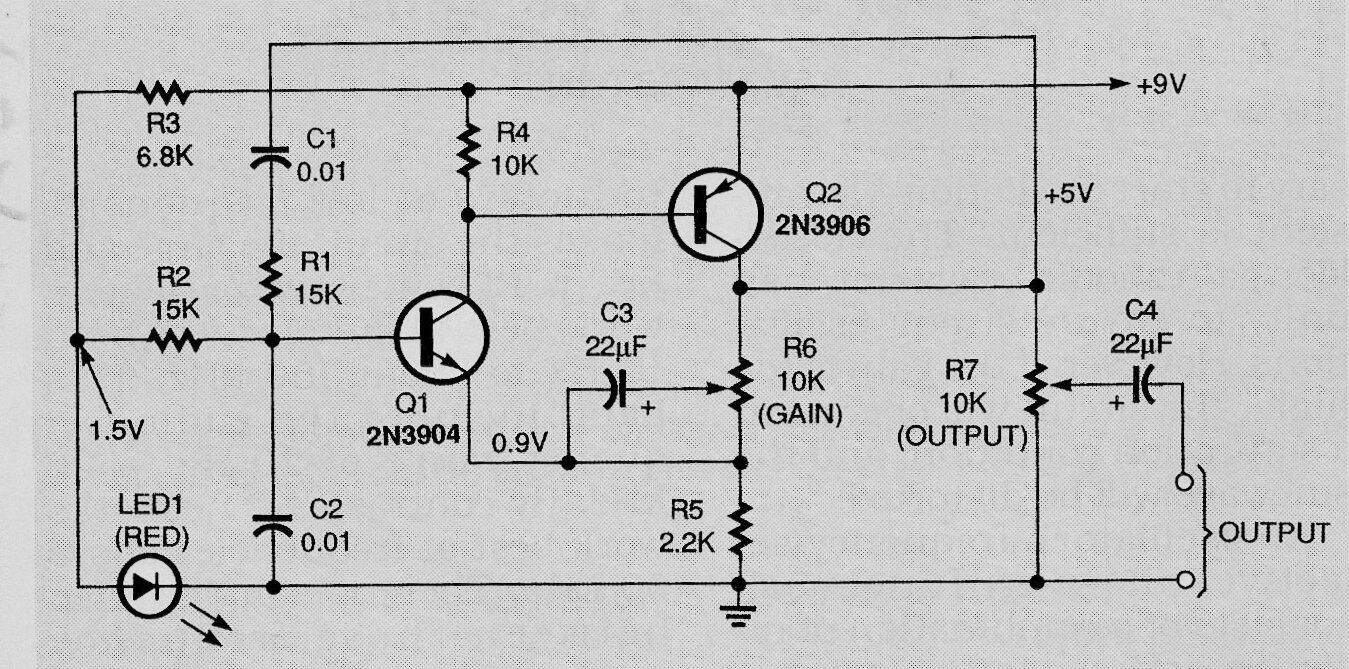

Podemos implementar este circuito de una publicación de 1994 utilizando transistores BC548 y BC558. El circuito también se puede alimentar con 12 V y la frecuencia se puede cambiar cambiando C1 y C2. La estabilización de la forma de onda sinusoidal viene dada por el LED. R7 controla la amplitud de la señal mientras que R6 controla la ganancia para obtener el punto de oscilación. La amplitud de la señal de salida alcanza un máximo de 5 V.
Generador sinusoidal puente de Viena de 1 kHz | Haga click en la imagen para ampliar |
