Este circuito se obtuvo en una Electronics Now de 1994. El circuito genera señales moduladas en frecuencia hasta unos pocos cientos de kilohertz dependiendo de la elección de capacitores por el interruptor S1. Los capacitores pueden ir de 100pF a 100nF y la alimentación se realiza mediante tensiones de 12 V. R4 de 22k selecciona la frecuencia en cada rango.

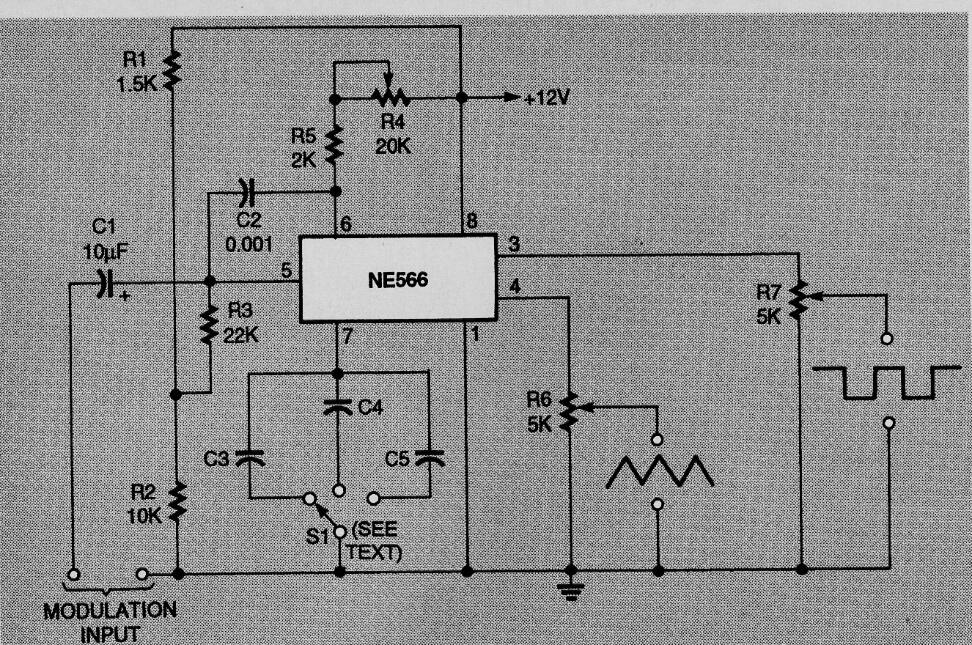

Generador FM NE566 | Haga click en la imagen para ampliar |
