Lo que hace este circuito es estirar un pulso, aumentando su duración. El circuito integrado es 4001 y R1 es 1 M ohm. La duración del pulso dada por R1 x C1 dependerá entonces del valor de C1. El circuito en realidad funciona con tensiones de 5 a 15 V. El circuito es de un Electronics Handbook de 1990. Tenga en cuenta que los pulsos de entrada deben ser CMOS y que su duración mínima depende de las características de la lógica CMOS.

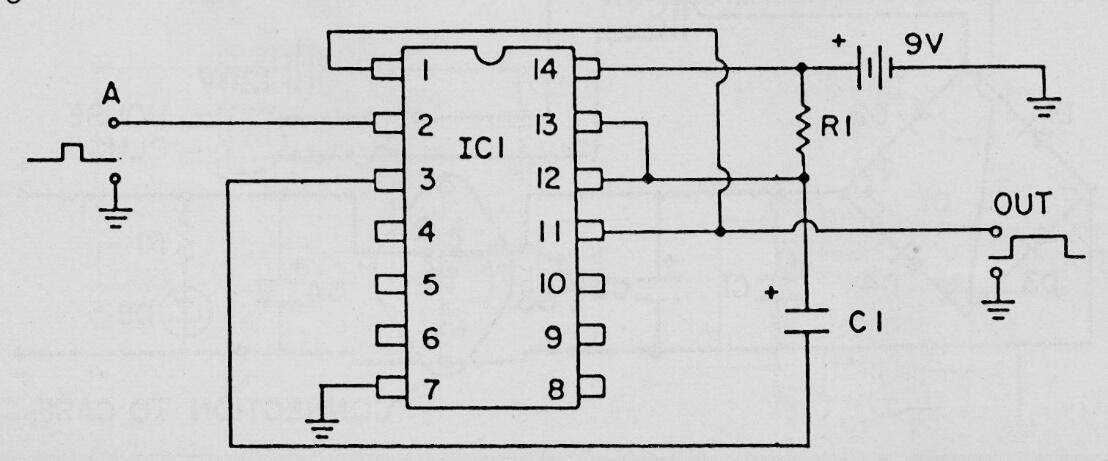

Extensor de pulso | Haga click en la imagen para ampliar |
