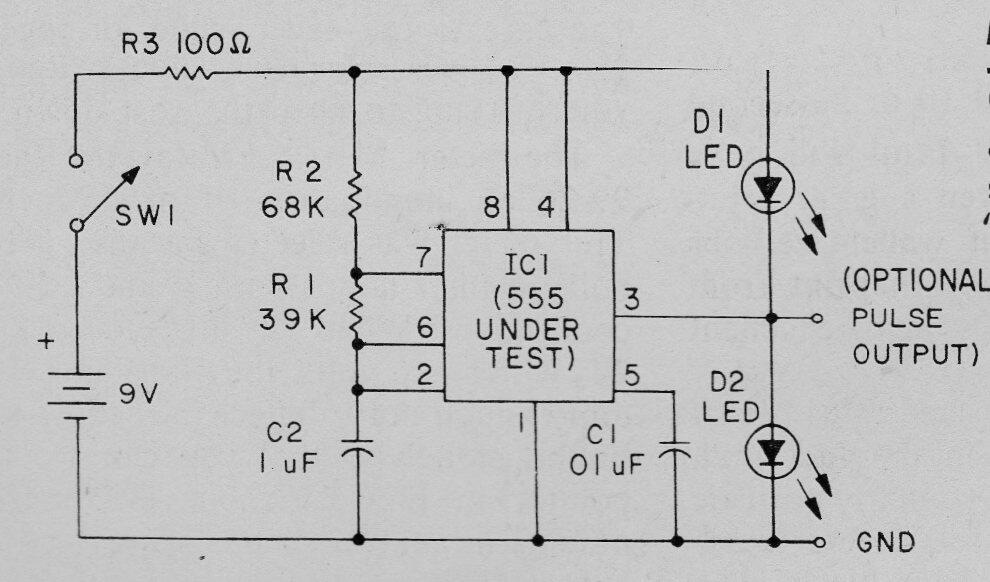

Encontramos este probador de circuito integrado 555 en una antigua Electronics Hobbyst de 1977. El circuito todavía tiene corriente y también se puede alimentar con 6 V. Si el 555 bajo prueba es bueno, los LED parpadearán alternativamente. El montaje sencillo se puede realizar en una matriz de contactos o en una placa con un enchufe para adaptarse al 555 bajo prueba.
Prueba de 555 | Haga click en la imagen para ampliar |
