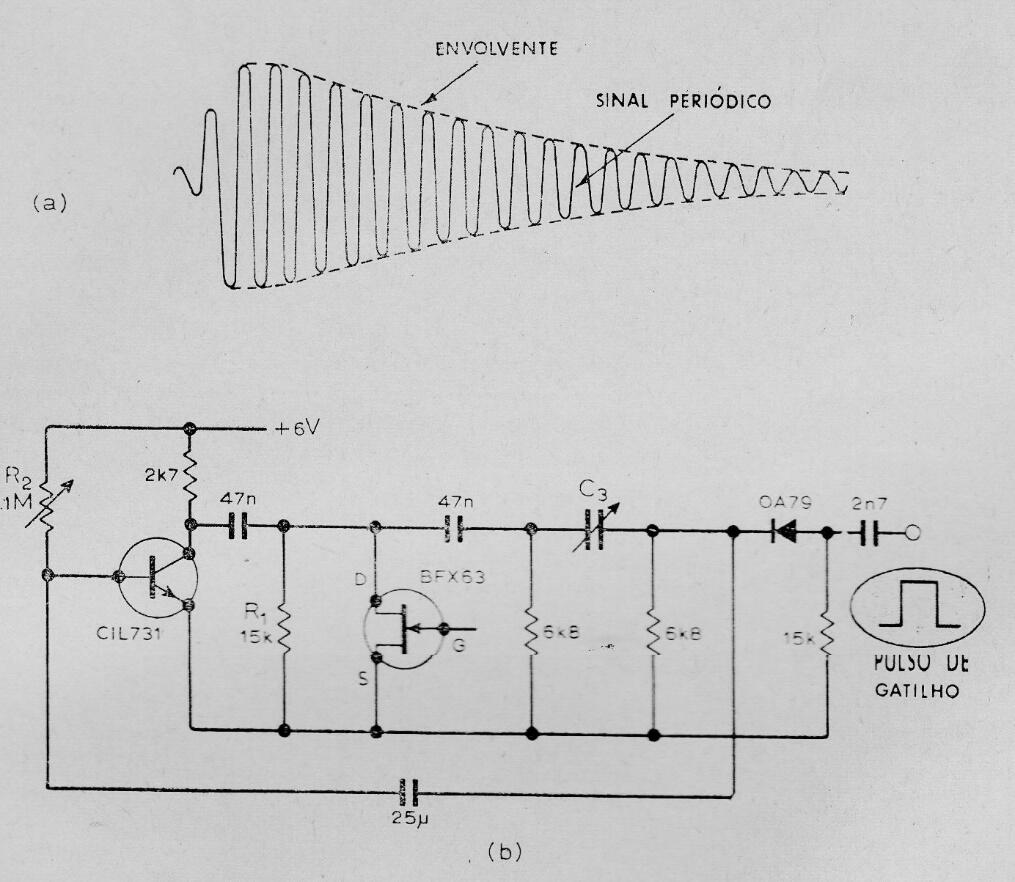

Este circuito, obtenido de una publicación de 1978, genera señales amortiguadas y se puede utilizar en instrumentos musicales. El circuito admite equivalentes como BC548 para bipolar y BF245 para FET. El diodo debe ser de germanio y los capacitores se pueden cambiar para cambiar la frecuencia de la señal. El ajuste del factor de amortiguación se realiza en R2 y C3, que es un trimmer de 330 pF.
Oscilador amortiguado de rotación de fase | Haga click en la imagen para ampliar |
