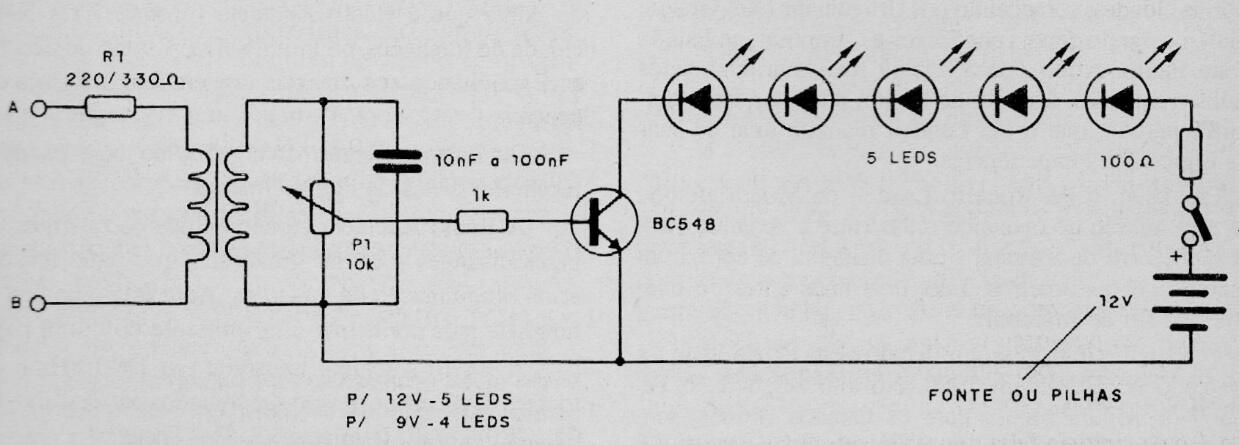

El circuito que se muestra se puede conectar en paralelo con el altavoz de un sistema de sonido. Su propósito es hacer parpadear un conjunto de hasta 5 LED con el sonido de la música que se está reproduciendo. El transformador tiene un devanado de baja tensión de 5 a 12 V x 100 a 500 mA, conectado al resistor R1 y un devanado de 110 V o 220 V conectado al potenciómetro que ajusta los parpadeos según el volumen. El resistor R1 tiene valores entre 10 ohms y 330 ohms, típicamente de acuerdo con la potencia del amplificador.
LED rítmicos | Haga click en la imagen para ampliar |
