Este circuito se puede alimentar con tensiones de 6 o 12 V, según el relé utilizado. El transistor puede ser el BC548 y la resistencia también puede tener valores más altos para un menor consumo en espera, con hasta 47k. Los sensores en el dibujo son solo dos, pero el número puede ser mucho mayor. Los sensores Reed son ideales para proteger hogares, tiendas, instalaciones industriales, etc.

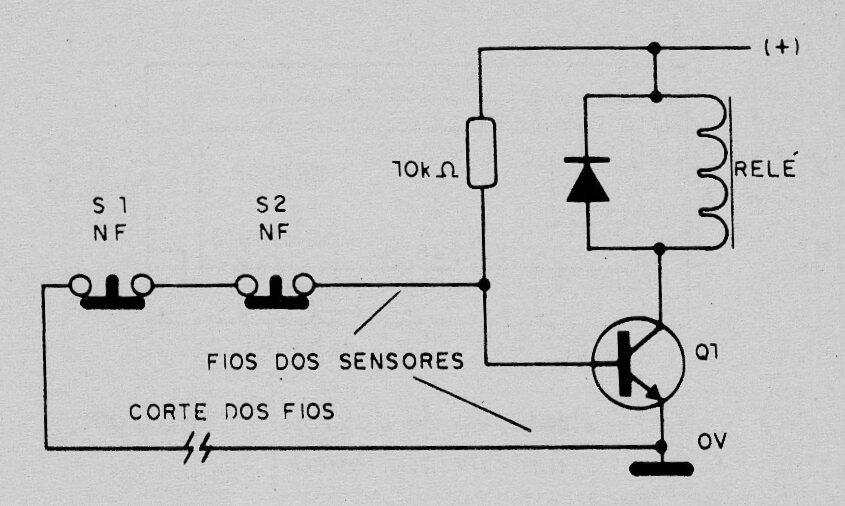

Alarma simple con sensores NC | Haga click en la imagen para ampliar |
