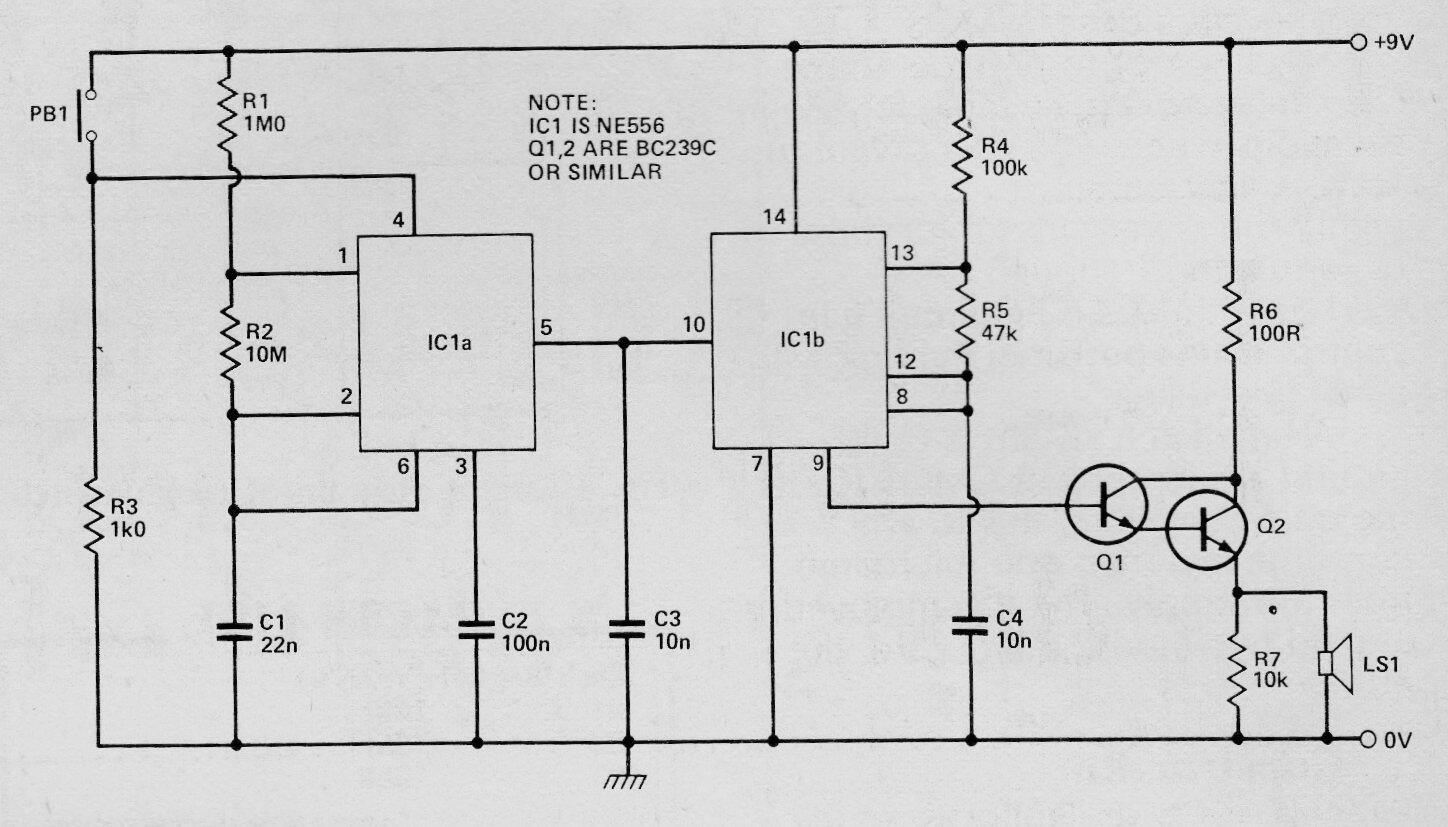

Encontré este circuito en una documentación antigua de 1982. El circuito se puede ensamblar con el circuito integrado original 556 así como con dos 555, ya que el 556 no es más que un doble 555. El transistor Q1 puede ser el BC548 y el Q2 para mayor potencia, sin la necesidad de R6 puede ser el BD135. El circuito operará a voltajes de 6 a 12 V y se pueden hacer cambios en C1 y C4 para modificar el sonido producido.
Timbre electrónico | Haga click en la imagen para ampliar |
