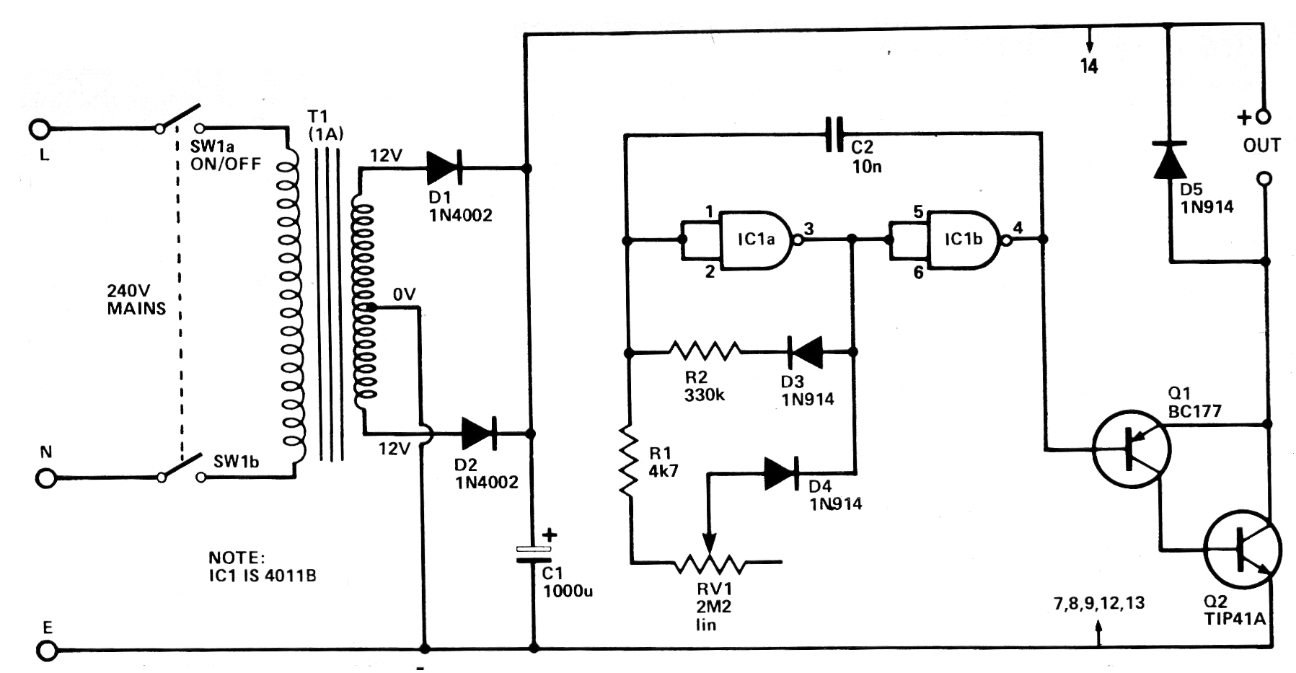

Este circuito es de la documentación de 1980. Podemos cambiar el BC177 por un BC557 y el TIP41 debe tener un radiador de calor. El circuito es para motores hasta 2 A. El transformador tiene un secundario de 12 V con 2 A. El circuito consta de un control PWM.
Control de velocidad para motor DC | Haga click en la imagen para ampliar |
