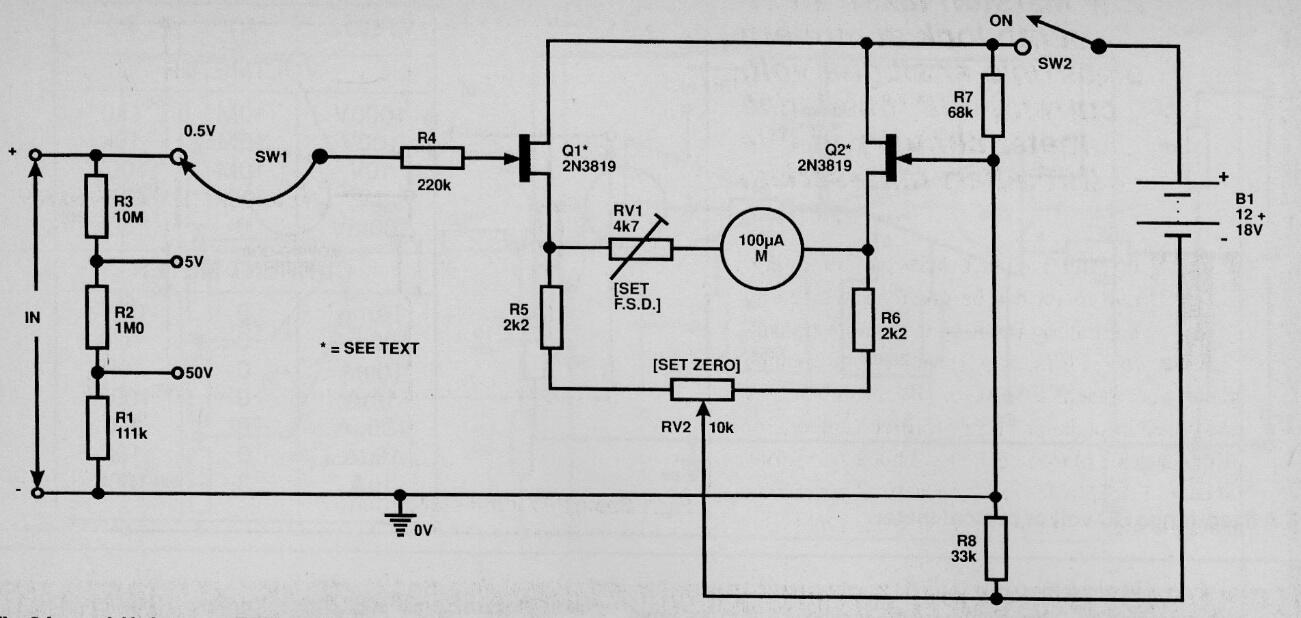

Esta configuración muy común de un voltímetro de alta resistencia de entrada se obtuvo en una documentación de 1993. Los FET pueden ser BF245 o MPF102. RV1 ajusta la escala completa y RV2 el punto nulo. El voltímetro tiene tres escalas con una resistencia de entrada de 10 M ohms. El circuito también se puede alimentar con una batería de 9 V. La precisión depende de la tolerancia de los resistores utilizados.
Voltímetro con FET (2) | Haga click en la imagen para ampliar |
