Encontramos este circuito en una documentación antigua de 1988. El circuito captura el latido del corazón a través de electrodos. La salida del circuito debe llevarse a un medidor de frecuencia, osciloscopio o incluso amplificador. D1 es un diodo de germanio y no es necesario que la fuente de alimentación sea simétrica. No utilice una fuente, sino una batería, dada la sensibilidad a los ronquidos y también por motivos de seguridad.

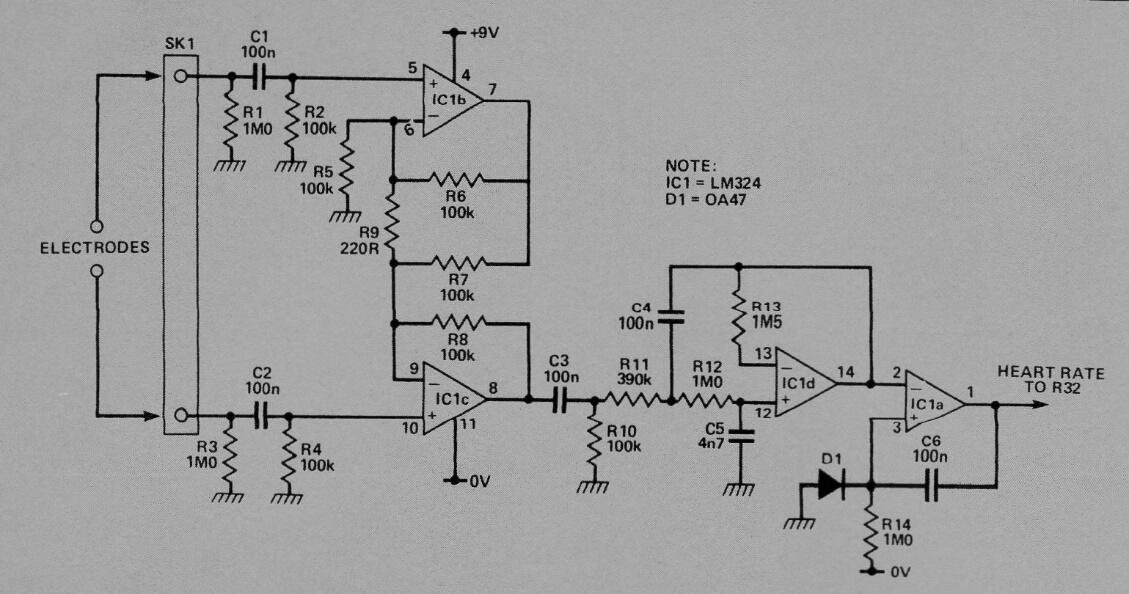

Sensor de frecuencia cardíaca | Haga click en la imagen para ampliar |
