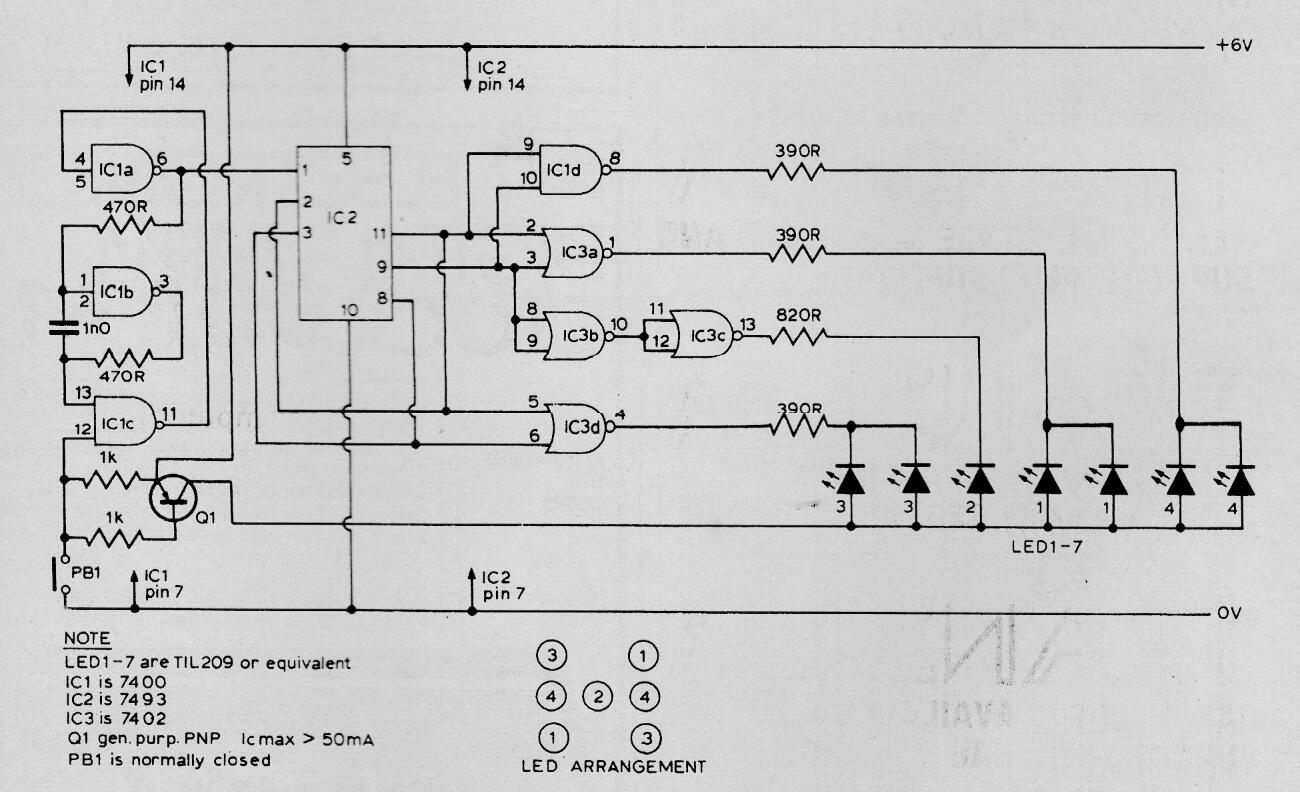

Estos dados TTL son de una publicación antigua de 1978, pero aún se pueden ensamblar, ya que los componentes son comunes. Los LED están montados en una disposición similar a la cara de un dado y al presionar y soltar PB1 se dibuja un número. El circuito debe alimentarse con 5 V y no con 6 V como se indica, ya que es un circuito TTL. Se puede utilizar una alimentación de 6 V con un diodo 1N4002 en serie para reducir la alimentación a 5,4 V, lo que es aceptado por los circuitos TTL.
Dados electrónicos | Haga click en la imagen para ampliar |
