Este circuito detecta picos de ruido en la fuente de un sistema lógico y se restablece presionando SW2. El circuito es de una publicación de 1978 y se puede utilizar para detectar picos en otros puntos del circuito a través de la sonda lógica. El circuito debe alimentarse con 5 V ya que utiliza tecnología TTL.

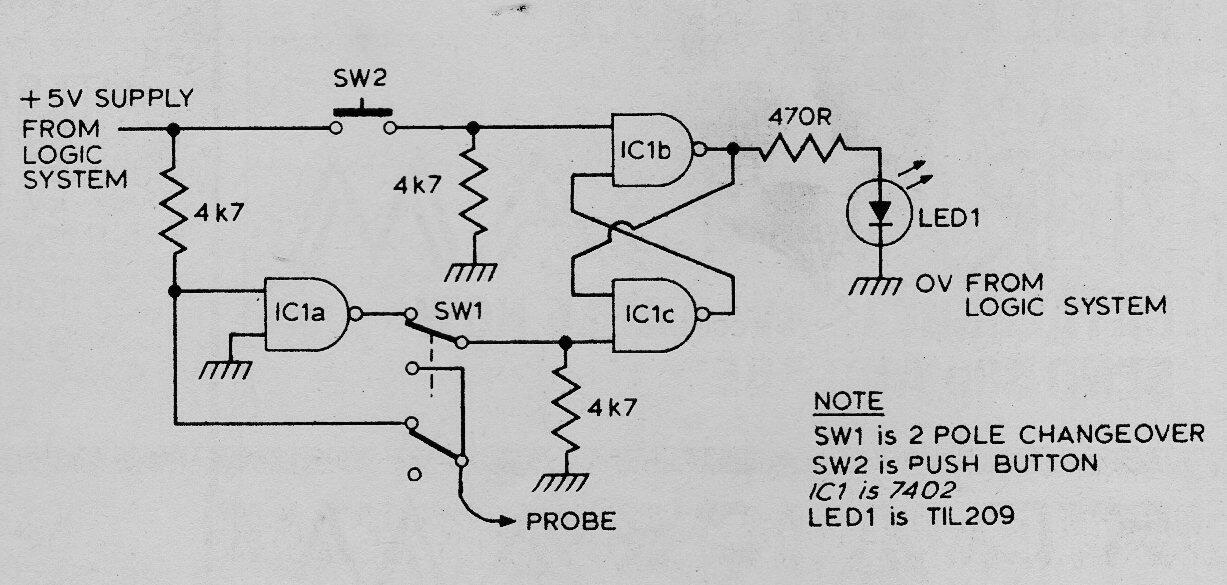

Detector de ruido lógico | Haga click en la imagen para ampliar |
