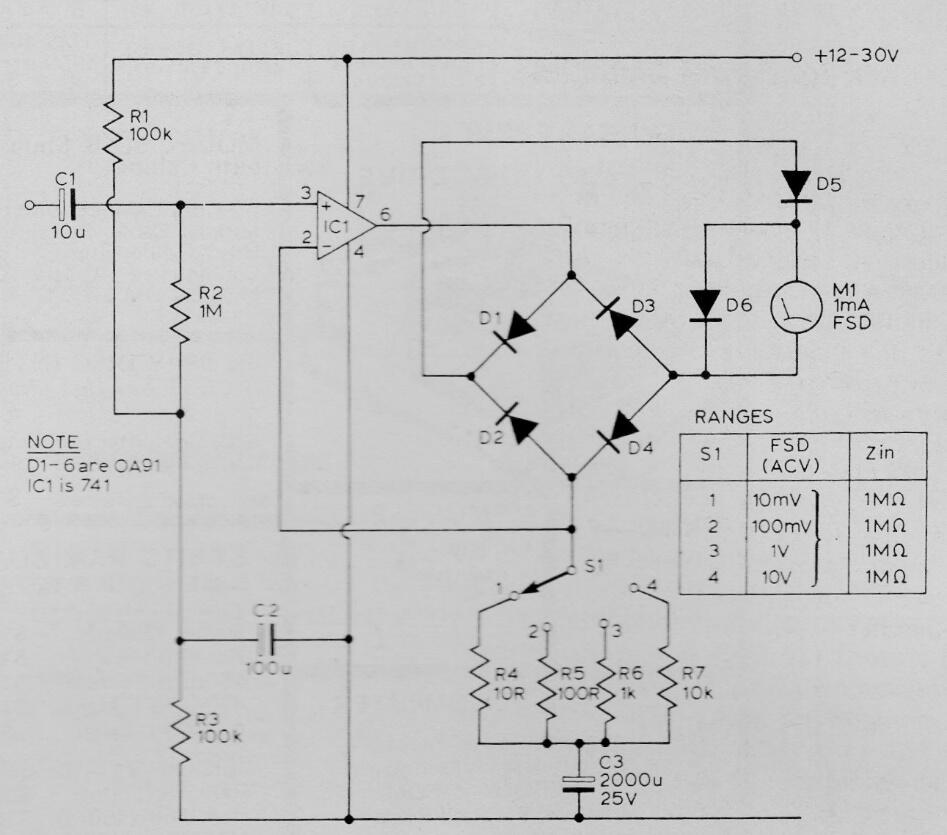

Este milivoltímetro de audio se encontró en una publicación de 1992. Todavía se puede ensamblar, ya que los componentes siguen siendo comunes. Los diodos deben ser de germanio y la precisión de las medidas viene dada por la tolerancia de los resistores de escala. El circuito opera con señales y baja frecuencia y tiene una impedancia de entrada de 1 Mohms. La fuente de alimentación no tiene que ser simétrica.
Milivoltímetro de audio | Haga click en la imagen para ampliar |
