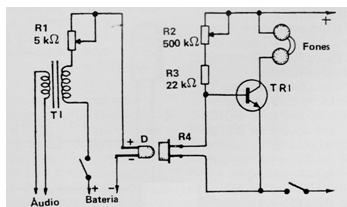

Con este circuito es posible demostrar el principio de funcionamiento de un acoplador óptico. El LEDD transmite los ronquidos de 60 Hz desde la red eléctrica a un LDR (R4). El ronquido amplificado se reproduce en un auricular de 500 ohms o más. Se puede usar una cápsula piezoeléctrica en paralelo con una resistencia de 4k7. El transformador tiene un secundario de 6 V x 100 mA o más y R1 puede ser 4k7. Es conveniente conectar un resistor de 1k en serie con él. R2 puede ser de 470k y la alimentación se puede suministrar con 6V para ambas baterías.
Optoacoplador experimental
