El LED está acoplado ópticamente al sensor LDR1 para proporcionar retroalimentación negativa al circuito y así limitar la ganancia. Los transistores pueden ser BC548 o BC549 y la alimentación de 9 V proviene de una fuente de pequeña capacidad de corriente. Los cables de entrada y salida de señal deben estar blindados. El circuito es de una publicación inglesa de 1981.

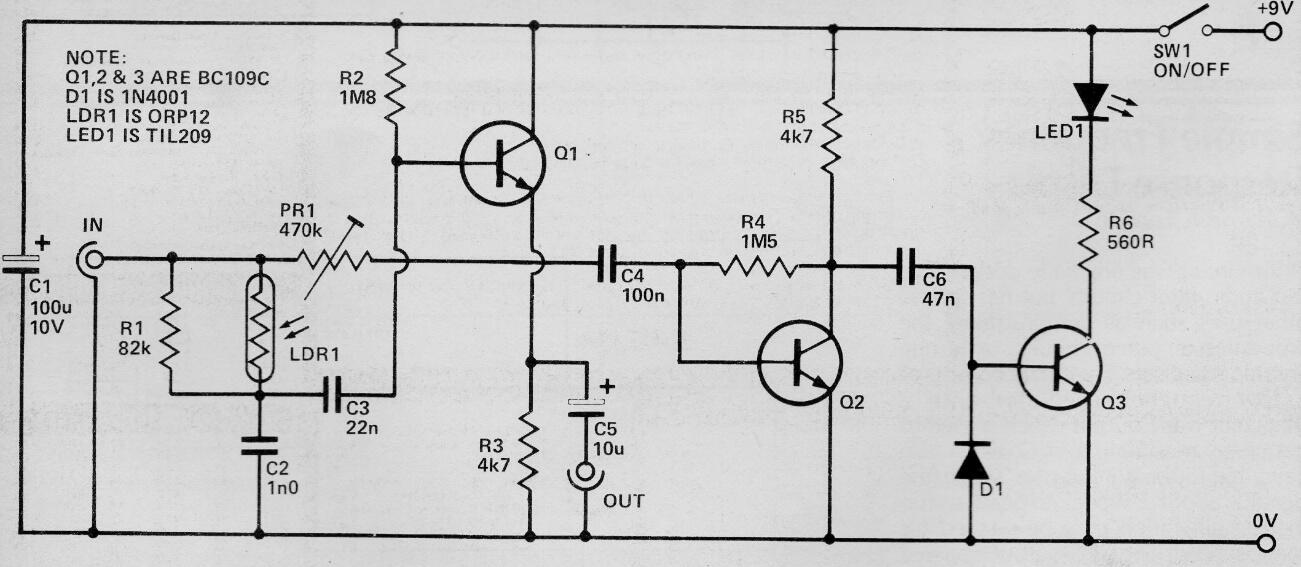

Limitador de ruido dinámico | Haga click en la imagen para ampliar |
