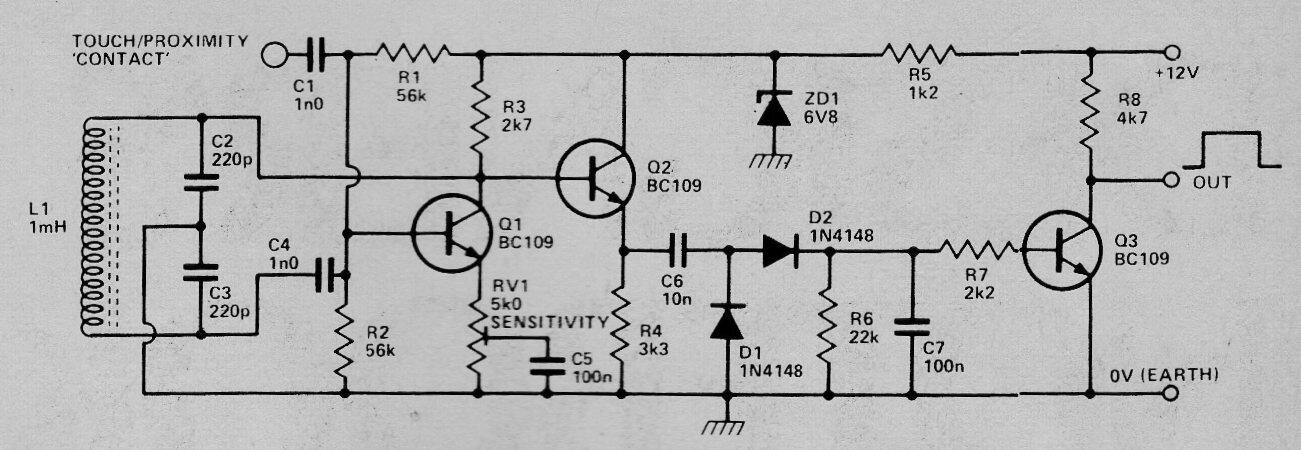

Este circuito fue encontrado en una publicación inglesa de 1980. Proporciona una señal de salida lógica cuando se toca el sensor. La señal se puede utilizar para activar un paso de potencia o un relé. El circuito funciona como un oscilador que se amortigua al tocar o acercarse al sensor. El suministro se puede realizar con tensiones de 5 a 12 V. Nunca utilice una fuente sin transformador para alimentar este circuito. Los transistores pueden ser el BC548. La bobina consta de aproximadamente 200 vueltas de alambre 32 en una varilla de ferrita.
Llave de toque 3 | Haga click en la imagen para ampliar |
