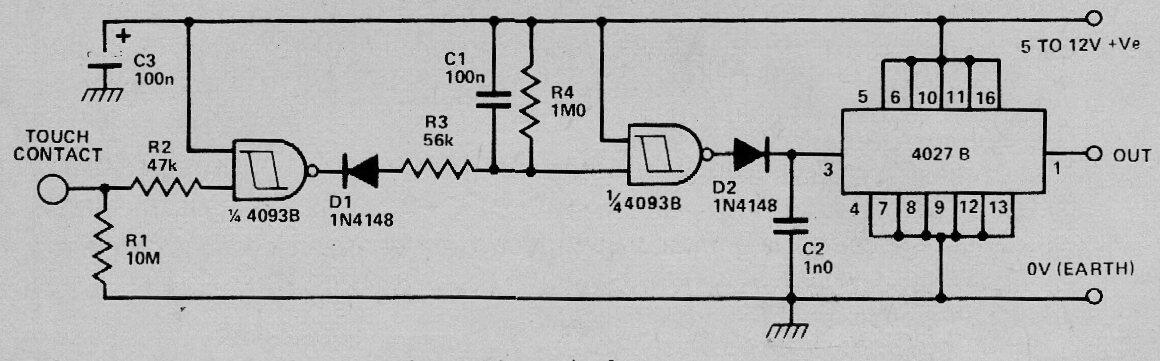

Encontramos este circuito en una publicación inglesa de 1980. Proporciona una señal de salida lógica cuando se toca el sensor. La señal se puede utilizar para activar un paso de potencia o un relé. El circuito es biestable, es decir, cambia de estado con el tacto. La alimentación se puede realizar con tensiones de 5 a 12 V. Nunca utilice una fuente sin transformador para alimentar este circuito.
Llave de toque 2 | Haga click en la imagen para ampliar |
