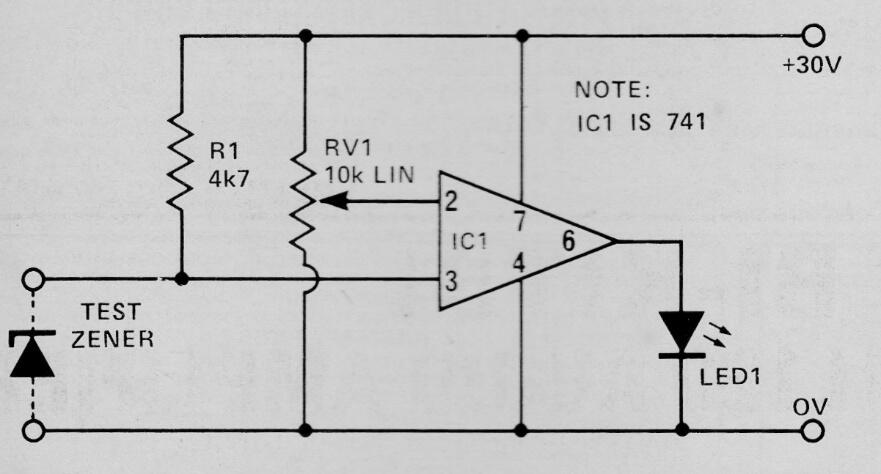

Encontramos esta prueba simple de diodos Zener en una publicación de 1978. El potenciómetro se puede calibrar en términos de tensión, de modo que la lectura del Zener bajo prueba se pueda realizar en su escala. Será conveniente conectar un resistor de 1 k en serie con el LED para limitar la corriente.
Prueba de diodos Zener | Haga click en la imagen para ampliar |
