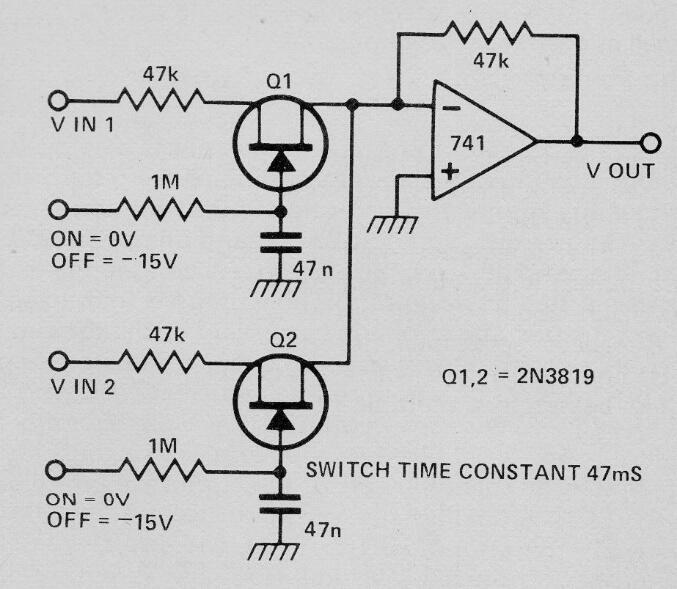

Este circuito es de una publicación inglesa de 1978. El operacional admite equivalentes y los FET pueden ser el BF245 o MPF102. El circuito se enciende cuando la tensión de control es de 0 V y se apaga a -15 V. La alimentación debe ser simétrica a 15 V y los cables de señal deben estar apantallados.
Interruptor de audio | Haga click en la imagen para ampliar |
