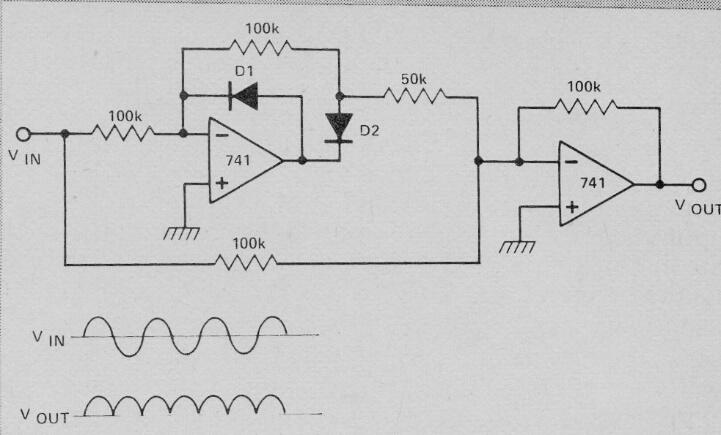

En la figura tenemos un circuito con dos amplificadores operacionales 741 capaces de duplicar la frecuencia de una señal con rectificación. El circuito es de una publicación inglesa de 1978, pero también se puede montar con otras operacionales. La fuente de alimentación simétrica y la frecuencia máxima de la señal de entrada están limitadas a unas pocas decenas de kilohertz. Las formas de onda de entrada y salida se muestran en la figura.
Dobladora de frecuencia con 741 | Haga click en la imagen para ampliar |
